Sửa chữa biến tần PowerFlex 753 20F1AGC205JN0NNNNN

Allen Bradley có các dòng biến tần PowerFlex trung thế và hạ thế, gồm biến tần trung thế PowerFlex 7000, PowerFlex 6000 và biến tần hạ thế PowerFlex 523, PowerFlex 525, Powerflex 527, Powerflex 700, PowerFlex 753, PowerFlex 755, PowerFlex 4M, PowerFlex 400, Powerflex 400P, và các dòng Powerflex 70, Powerflex 40, Armorstart LT, Armorstart 248E… Trong đó biến tần PowerFlex 753 20F1AGC205JN0NNNNN được sử dụng rộng rãi.



Tóm tắt nhanh các thông số và giá trị của biến tần Allen-Bradley PowerFlex 753 20F1AGC205JN0NNNNN:

Model: PowerFlex 753 AC Drive, phiên bản Air‑Cooled làm mát bằng không khí

Điện áp đầu vào: 400 VAC, 3 pha

Dòng đầu ra: 205 A

Công suất định mức:

• Duty bình thường (ND): 110 kW
• Duty nặng (HD): 90 kW

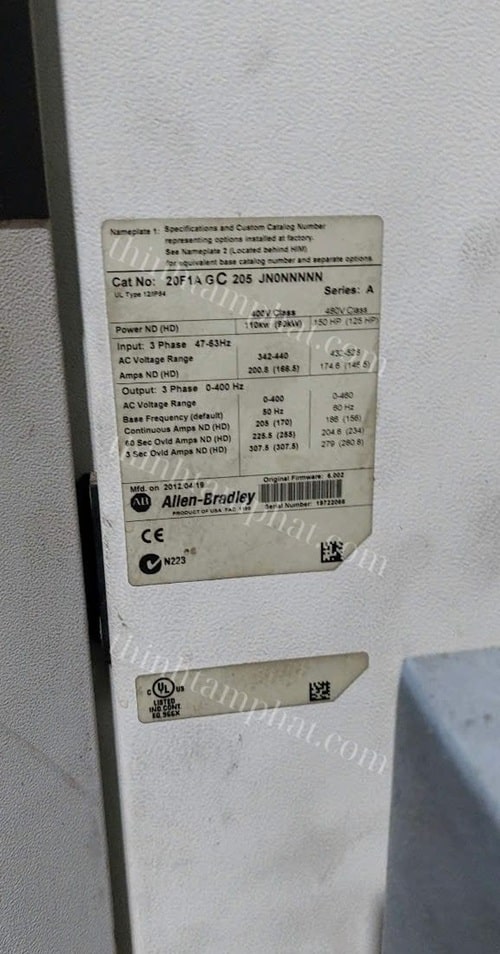

Input 3 phase 47-63Hz

AC Voltage Range 342-440

Amps ND (HD) 200.8 (166.5)

Output 3 phase 0-400Hz

AC Voltage Range 0-400

Base Frequency (default) 50Hz

Continuous Amps ND (HD) 205 (170)

60 Sec Ovld Amps ND (HD) 225.5 (255)

3 Sec Ovld Amps ND (HD) 307.5 (307.5)



Biến tần PowerFlex 753 nói chung và model 20F1AGC205JN0NNNNN nói riêng đều là biến tần cao cấp có cấu hình mạnh mẽ, đa chức năng, ứng dụng được tất cả trong các ngành công nghiệp. Tuy nhiên, sau một thời gian dài sử dụng, việc biến tần 20F1AGC205JN0NNNNN bị báo lỗi và hư hỏng là khó tránh khỏi. Lúc này nếu không thể tự khắc phục lỗi, thì việc tìm một địa chỉ uy tín để kiểm tra và sửa chữa biến tần PowerFlex 753 20F1AGC205JN0NNNNN là rất cần thiết, để đưa biến tần trở lại hoạt động bình thường.



Biến tần PowerFlex 753 20F1AGC205JN0NNNNN bị hư:

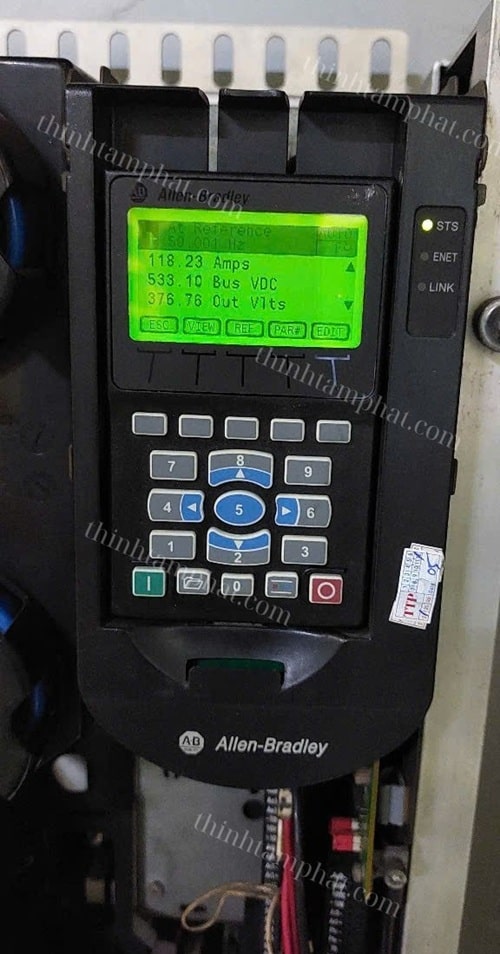

Bảng mã lỗi biến tần Allen Bradley Powerflex 753

• Lỗi

Faulted code 3: Power Loss

Điện áp bus DC dưới mức cho phép, hoặc cảm biến điện áp đầu vào bị lỗi.

• Kiểm tra

Kiểm tra DC+ và DC- hoặc điện áp đầu vào R S T

• Lỗi

Faulted code 4: UnderVoltage – OverVoltage

Điện áp bus DC quá cao hoặc quá thấp so với điện áp hoạt động của biến tần.

• Kiểm tra

Kiểm tra độ cân bằng pha, mất pha R, S, T. Điện áp đủ theo tiêu chuẩn nhà sản xuất.

• Lỗi

Faulted code 7: Motor Overload

Motor đang hoạt động quá tải.

• Kiểm tra

Kiểm tra thời gian quá tải và mức quá tải tại P414 [Mtr OL Hertz], P413 [Mtr OL Factor], P26 [Motor NP Amps, P7 [Output Current].

• Lỗi

Faulted code 8: Heatsink OvrTemp

Bị quá nhiệt bộ tản nhiệt (trong khoảng 115-120 °C), hoặc nhiệt độ tản nhiệt đã vượt quá 100% nhiệt độ cho phép của biến tần. (Giá trị chính xác được cài đặt tại Drive Firmwave. xem thêm tại P943 [Drive Temp Pct] and/or P944 [Drive Temp C]).

• Kiểm tra

Kiểm tra lại nhiệt độ môi trường, quạt tản nhiệt của tủ điện, quạt tản nhiệt của biến tần. Các kẽ tản nhiệt của biến tần không bị cản trở bởi bụi bẩn.

• Lỗi

Faulted code 12: HW OverCurrent

Dòng điện đầu ra vượt quá ngưỡng cho phép.

• Kiểm tra

Kiểm tra tải quá mức và các nguyên nhân khác của dòng điện quá mức. Kiểm tra động cơ và dây cáp đến động cơ để biết điện trở nối đất. Kiểm tra diện trở cách điện của hệ thống dây dẫn đến động cơ.

Và nhiều lỗi hư hỏng khác, hoặc các lỗi chập chờn, cháy nổ, không hiển thị mã lỗi... chúng tôi đều có thể sửa chữa được.

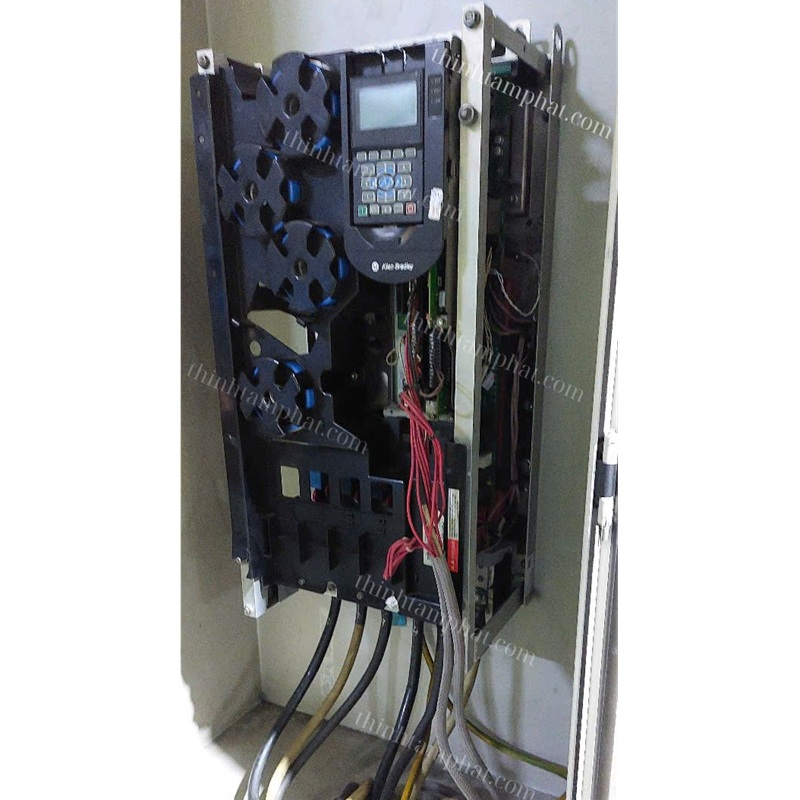

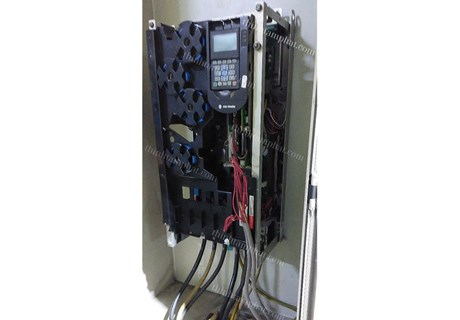

Sửa chữa biến tần PowerFlex 753 20F1AGC205JN0NNNNN cho khách hàng tại KCN Mỹ Phước II

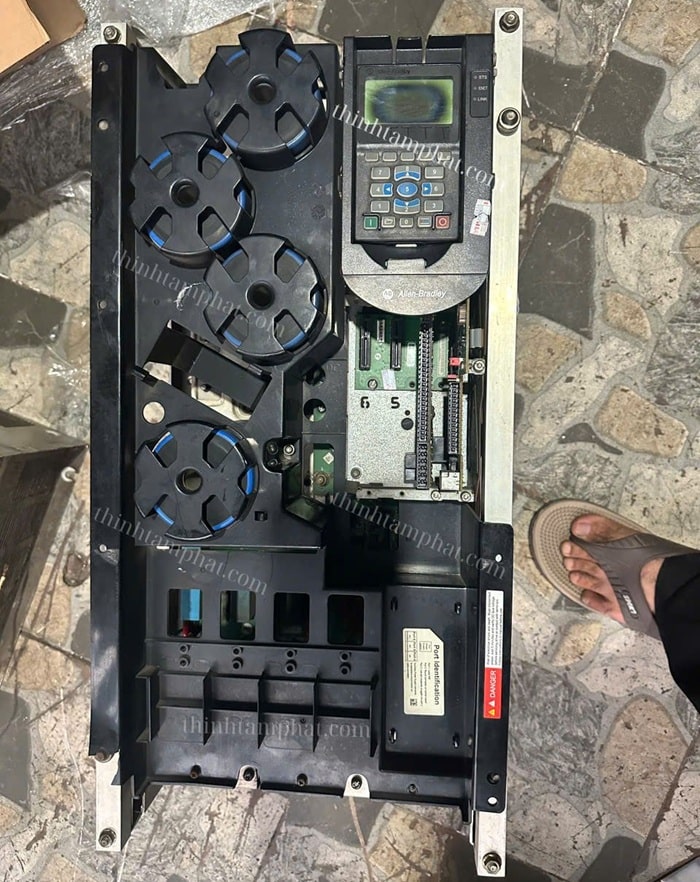

Ngoài sửa chữa biến tần PowerFlex 753 20F1AGC205JN0NNNNN, chúng tôi còn nhận kiểm tra, khắc phục và sửa biến tần Rockwell tất cả các lỗi hư hỏng, trên rất nhiều biến tần model khác như:

20F1AGD096AA0NNNNN, 20F1AGD096AN0NNNNN, 20F1AGD125AA0NNNNN, 20F1AGD125AN0NNNNN, 20F1AGD156AA0NNNNN, 20F1AGD156AN0NNNNN, 20F1AGD186AA0NNNNN, 20F1AGD186AN0NNNNN, 20F1AGD248AA0NNNNN, 20F1AGD248AN0NNNNN, 20F1AGD302AA0NNNNN, 20F1AGD302AN0NNNNN, 20F1AGD361AA0NNNNN, 20F1AGD361AN0NNNNN, 20F1AGD415AA0NNNNN, 20F1AGD415AN0NNNNN, 20F1AGE077AN0NNNNN, 20F1AGE144AN0NNNNN, 20F1AGE125AA0NNNNN, 20F1AGC104AA0NNNNN, 20F1AGC104AN0NNNNN, 20F1AGC104JA0NNNNN, 20F1AGC104JN0NNNNN,20F1AGC140AA0NNNNN, 20F1AGC140AN0NNNNN, 20F1AGC140JA0NNNNN, 20F1AGC140JN0NNNNN, 20F1AGC170AA0NNNNN, 20F1AGC170AN0NNNNN...
